ETICHETTE E MARCHI ADR

Di seguito potete visualizzare e scaricare i modelli di etichette e marchi conformi ai modelli ONU

Etichette ADR: Cosa sono

Le etichette ADR o precisamente le etichette per le merci pericolose per il trasporto, i cui modelli sono stati definiti dall'ONU, sono rappresentazioni grafiche caratterizzate da una combinazione simbolica, cromatica e numerica che rendono immediatamente visibili tutta una serie di informazioni inerenti le caratteristiche di pericolo (definito dalle classi di pericolo) della materia contenuta in un collo.

Lo scopo delle etichette ADR è quello di evidenziare l'importanza delle informazioni fornite rispetto ad altre generiche indicazioni presenti sul collo stesso

La segnalazione di pericolo si compone di più elementi costituiti, essenzialmente, da marchi ed etichette.

Ogni collo che contiene merci pericolose, per effettuarne il trasporto, deve recare una o più etichette rappresentative del tipo di pericolo associato al contenuto.

Nello specifico, per ciascuna rubrica ONU, dovranno essere apposte le etichette indicate alla colonna (5) della Tabella A del Capitolo 3.2 ADR e far riferimento al numero del modello di etichetta di 5.2.2.2.2 ADR.

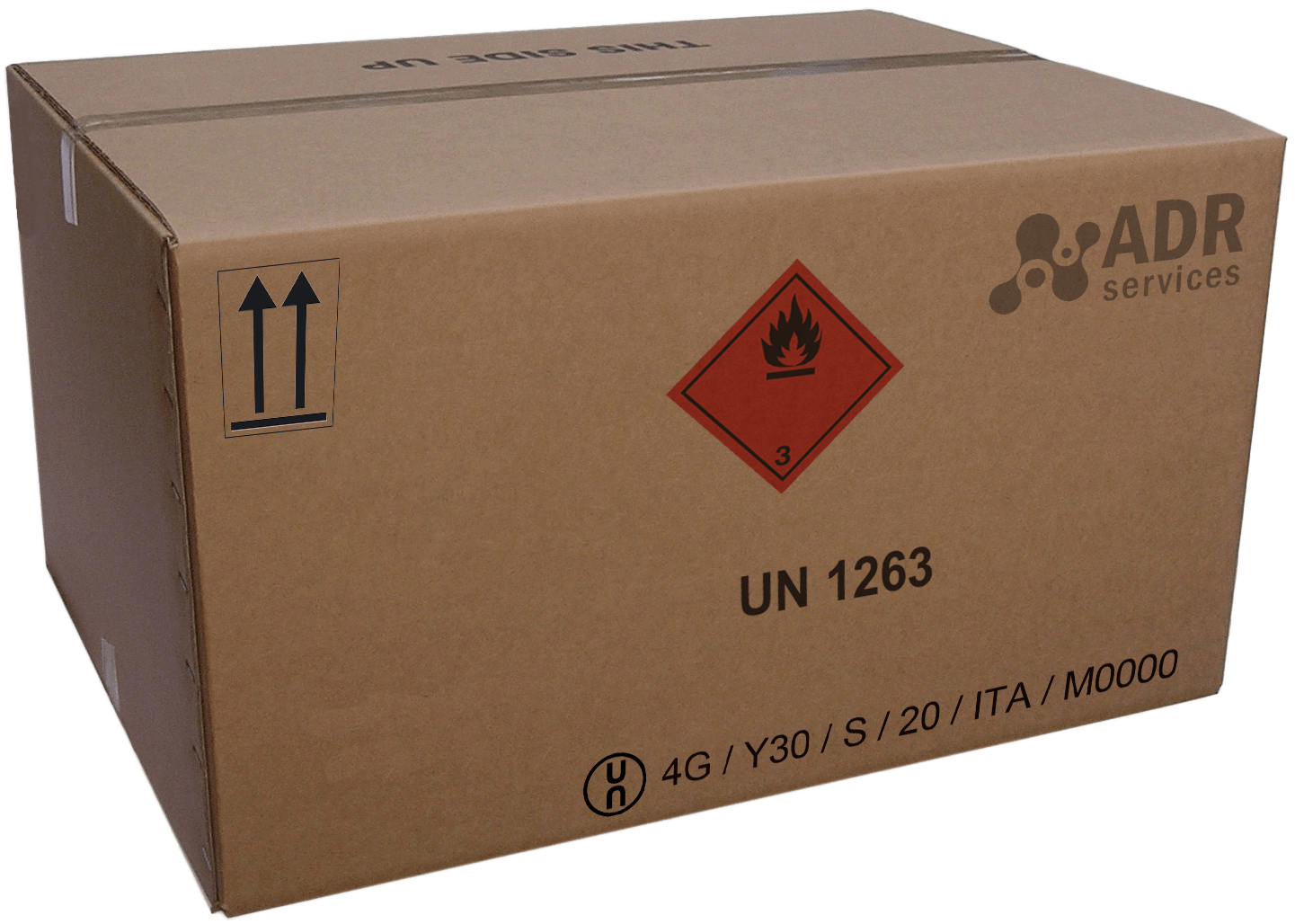

Etichette ADR: Dove e come apporle

In merito alla posizione delle etichette sul collo non ci sono particolari indicazioni se non quelle indicate di seguito

devono essere vicino al marchio indicante la designazione ufficiale di trasporto, nel caso di colli della classe 1;
non devono essere coperte o mascherate da alcun elemento presente sull'imballaggio;
devono essere posizionate l'una di fianco all'altra quando è necessaria più di una etichetta;
possono essere attaccate al collo per mezzo di una targa o altro mezzo idoneo quando la forma irregolare o le dimensioni ridotte non ne permettono l'affissione sulla superficie esterna del collo.
devono poter essere esposte alle intemperie senza sensibile degradazione

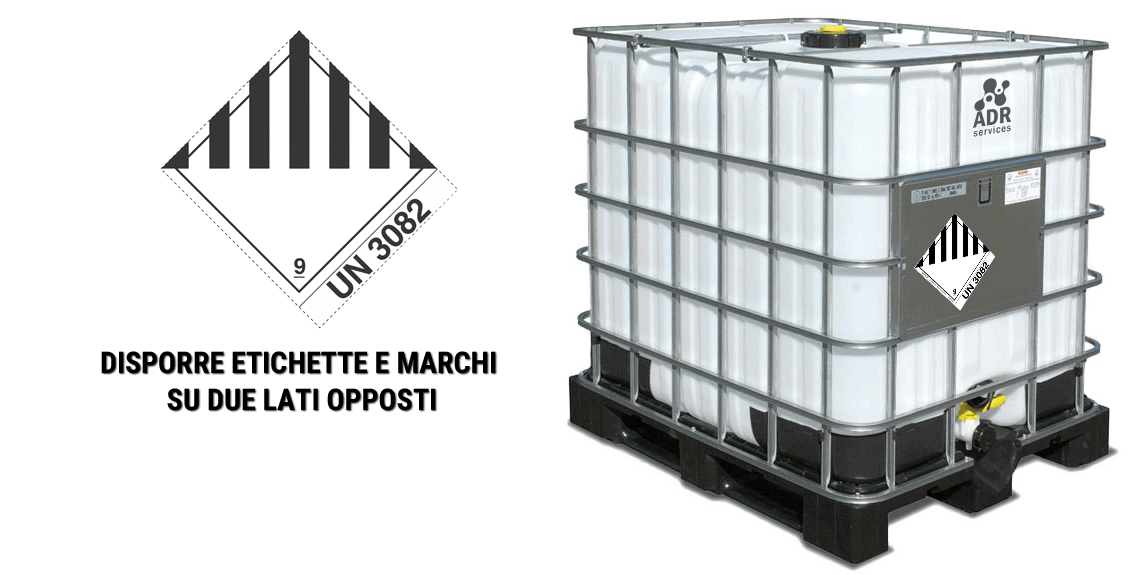

Per gli IBC di capacità superiore a 450 litri e per i grandi imballaggi le etichette devono essere apposte su due lati opposti.

Disposizioni aggiuntive sono previste per i colli di perossidi organici, materie autoreattive, sostanze infettanti e materiali radioattivi per la consultazione delle quali si rimanda all'ADR:

disposizioni speciali per l'etichettatura dei colli di materie autoreattive e di perossidi organici (5.2.2.1.9 ADR);
disposizioni speciali per l'etichettatura dei colli di materie infettanti (5.2.2.1.10 ADR);
disposizioni speciali per l'etichettatura di materiale radioattivo (5.2.2.1.11 ADR).

Caratteristiche delle Etichette di pericolo (ADR)

Le etichette devono rispondere a specifici requisiti di dimensione e grafica, precisati alla sezione 5.2.2.2 ADR, sintetizzabili come segue:

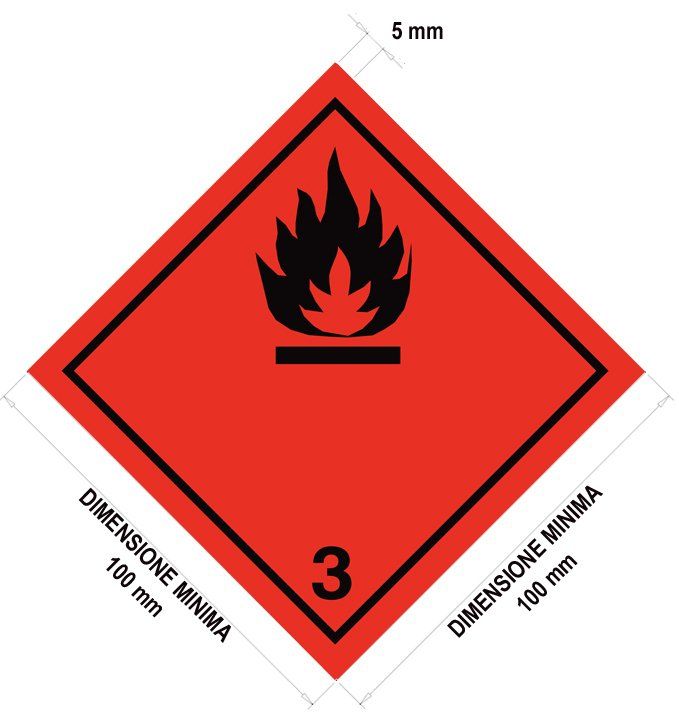

devono avere la forma di un quadrato posato su un angolo, avente il lato di dimensioni minime 100x100 mm;
la linea del bordo interno che forma il quadrato deve avere una larghezza minima di 2 mm e deve essere parallela e ad una distanza di 5 mm dal bordo dell'etichetta;
la linea del bordo dell'etichetta, il simbolo ed il numero della classe, posizionato nella metà inferiore, devono essere dello stesso colore;
devono essere applicate su un fondo di colore contrastante, o essere circondate da una bordatura con tratto continuo o discontinuo;
le dimensioni dell'etichetta possono essere ridotte in ragione delle ridotte dimensioni del collo, a condizione che il simbolo e gli altri elementi rimangano chiaramente visibili;
salvo che per la classe 1, nella metà superiore deve essere riportato il simbolo di pericolo ed in quella inferiore il numero della classe, secondo quanto indicato alla sotto-sezione 5.2.2.2.1.3 ADR;
possono contenere il numero ONU o un termine di descrizione del pericolo (del tipo infiammabile, tossico, ecc.);
per la classe 1, divisioni 1.1, 1.2 ed 1.3: nella metà superiore deve essere riportato il simbolo di pericolo ed in quella inferiore il numero della divisione e la lettera del gruppo di compatibilità;
per la classe 1, divisioni 1.4, 1.5 ed 1.6: nella metà superiore deve essere riportato il numero della divisione, ed in quella inferiore il numero della classe e la lettera del gruppo di compatibilità;
le etichette delle bombole contenenti gas della classe 2, data la particolarità del recipiente, possono essere di dimensioni ridotte se conformi alla norma ISO 7225:2005 (vedi esempio), da apporre alla parte non cilindrica del recipiente (ogiva), inoltre le etichette, ed il marchio di materia pericolosa per l'ambiente, possono sovrapporsi nella misura prevista dal noma.
